معرفی کلاچ ها
کلاچ، تجهیزی مکانیکی است که در مکانیزم دارای دو محور دوار، کاربرد دارد. وظیفه‌ی کلاچ ایجاد اتصال یا انفصال میان دو محور تعریف می‌شود؛ در حقیقت کلاچ می‌تواند دو محور را طوری به هم متصل کند که با سرعت و گشتاور برابر بچرخند یا با قطع اتصال دو محور سبب چرخش با سرعت‌های متفاوت دو محور شود
کلاچ های خاصی در صنعت وجود دارند که این شرکت توانایی کلیه طراحی و ساخت این نوع کلاچ ها را دارد. این کلاچ ها کوپلینگ های جهت داری هستند که در یک جهت چرخش می کنند، اما چرخش آزاد در جهت خلاف چرخش اولیه می باشد. انواع مختلف برنامه های کاربردی شامل ویژگی های نیرویی مختلف در پروژه های اجرایی سبب خواهان تغییر در مشخصات فنی ساخت کلاچ ها شده است. به همین دلیل کلاچ ها به سه نوع اساسی از لحاظ کاربرد تقسیم می شوند که در زیر آورده شده اند.

Overrunning•
 Indexing •
Backstopping •

کلاچ های Overrunning: به منظور از بین بردن نیروی سکون ناشی از جرم و چرخش شفت به کار می رود که پس از رسیدن شفت رانده شده به سرعت مجاز (overrun) کلاچ آزاد می شود.
کلاچ های Indexing: بعضی اوقات شفت ها به صورت ناپیوسته و مرحله ای می چرخند که نیاز به کلاچی با جنس خاص و سرعت مشخص می باشد.
کلاچ های Backstopping: برای جلوگیری از چرخش معکوس از این نوع کلاچ ها استفاده می شود. در این حالت، تنها در یک جهت استوانه داخلی آنها قابلیت چرخش آزاد را داشته و در جهت دیگر به دلیل مکانیزم فیکس شدن استوانه داخلی و خارجی اجازه چرخش به استوانه داخلی داده نمی شود و در واقع در یک جهت، کلاچ به عنوان ترمز عمل می کند.

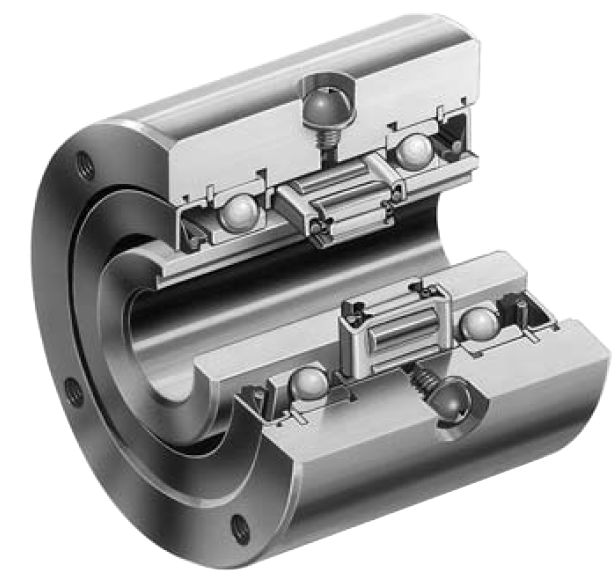

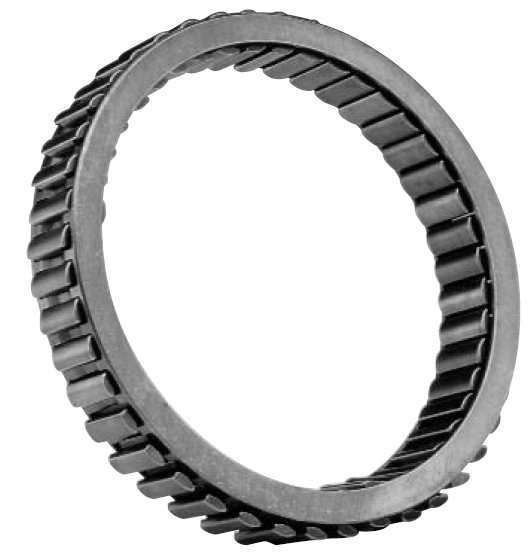

شکل انواع بادامک های کلاچ های ساخت شرکت                                                           شکل برش خورده کلاچ های ساخت شرکت




نحوه عملکرد کلاچ ها:
کلاچ های توضیح داده شده در قسمت قبل شامل قطعاتی از جمله بادامک ها، بیرینگ ها، سوراخ روغن و سایر لوازم جانبی می باشند. این کلاچ ها شامل یک استوانه درونی محاط شده با یک استوانه بیرونی می باشد، که فاصله بین دو استوانه با بادامک ها پر شده است. بادامک ها مانع از چرخش در یک جهت می شود. در این کلاچ ها، بادامک اجازه چرخش آزاد و بدون دخالت در یک جهت را می دهد و در جهت مخالف حرکت می کند. در تئوری، هر یک از بادامک ها به سادگی خط نیرو بین نقطه تماس بادامک در برابر استوانه درونی کلاچ و نقطه تماس بادامک در برابر استوانه بیرونی کلاچ است.

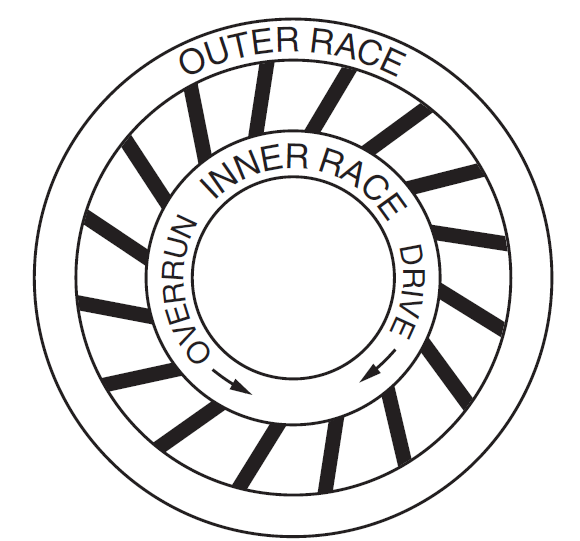

روند حرکت استوانه داخلی و خارجی در کلاچ                                                                            نحوه اتصال بادامک ها



کاربردهایی از سه طبقه بندی گفته شده در کلاچ ها در ذیل آورده شده است:

کاربردهای کلاچ ها در صنایع مختلف
این تجهیزات در گیربکس های خطوط انتقال مواد بسیار استفاده می شود. بدین صورت که با وجود این قطعه، مواد همواره توسط موتور و گیربکس اجازه حرکت به سمت بالا را دارند و در صورت قطع برق و یا حرکت موتور، چرخش در جهت عکس موجب قفل شدن کلاچ و عدم بازگشت مواد روی نوار خواهد شد. استفاده به عنوان قطع و وصل نمودن انتقال حرکت میان دو محرک از دیگر قابلیت های این نوع کلاچ ها می باشد. به عنوان مثال میان یک محرک الکتریکی به عنوان استارتر و یک توربین این قطعه می تواند پس از انجام عملیات سنکرون سازی، با افزایش سرعت توربین، الکترو موتور را از خط خارج سازد و به عبارت دیگر موتور به صورت هرزگرد خواهد چرخید و امکان خاموش نمودن استارتر بوجود خواهد آمد.
موارد مصرفی این تجهیز در بالابرها، محرک فن کولینگ تاور، فرآیند پارچه بافی، سیستم های نوار نقاله استفاده شده در صنایع خودرو سازی، سیستم انتقال مواد و همچنین ورودی پمپ ها می باشند. کلاچ های مورد استفاده در تجهیزات پمپاژ سیال با ایجاد یک قفل از هر چرخش معکوسی جلوگیری می کند. در یک سیستم الکترو پمپ، کلاچ بر روی شفت موتور الکتریکی نصب می شود و شفت خروجی کلاچ با شفت ورودی پمپ کوپل می شود. کلاچ با بازوی گشتاور متصل به لایه بیرونی اجازه می دهد تا پمپ فقط در یک جهت چرخش یابد. شماتیک بعضی از موارد استفاده این کلاچ ها در ذیل آورده شده است.

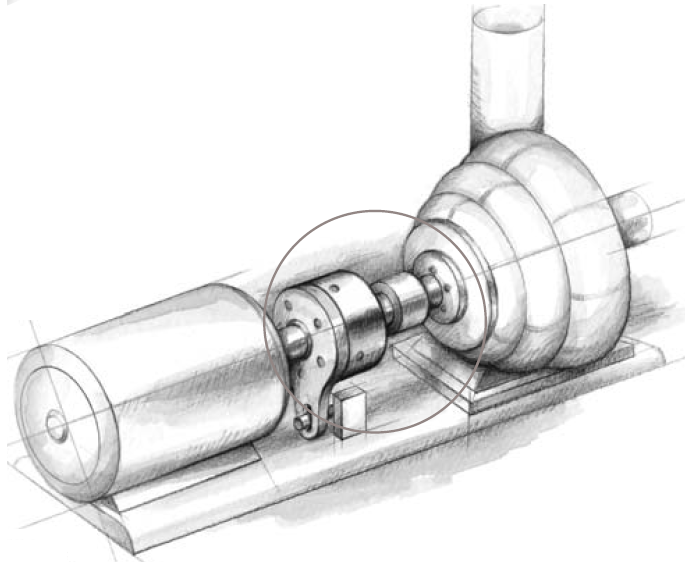

استفاده در تجهیزات پمپاژ صنایع نفت، گاز، نیروگاهی و پتروشیمی

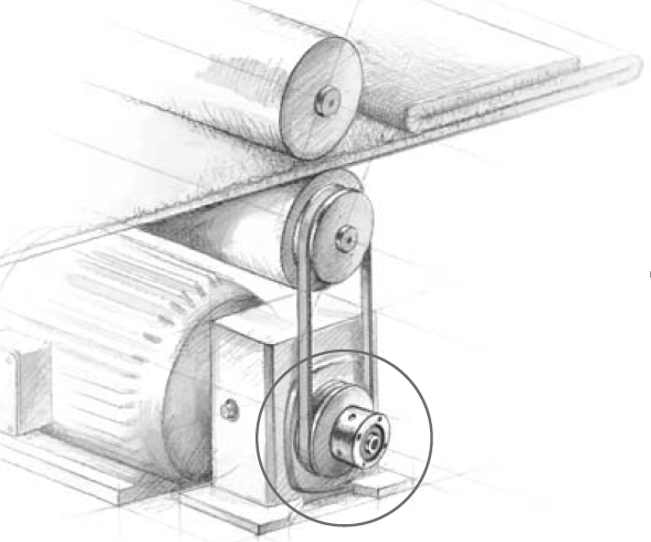

فرآیند پارچه بافی

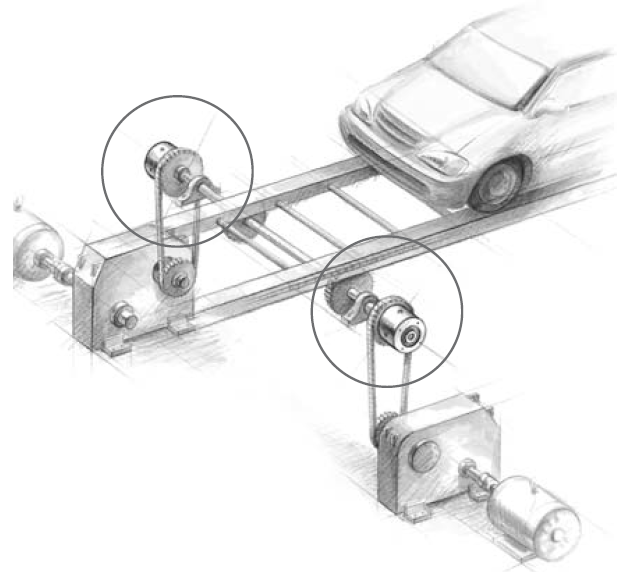

خطوط مونتاژ صنایع خودرو

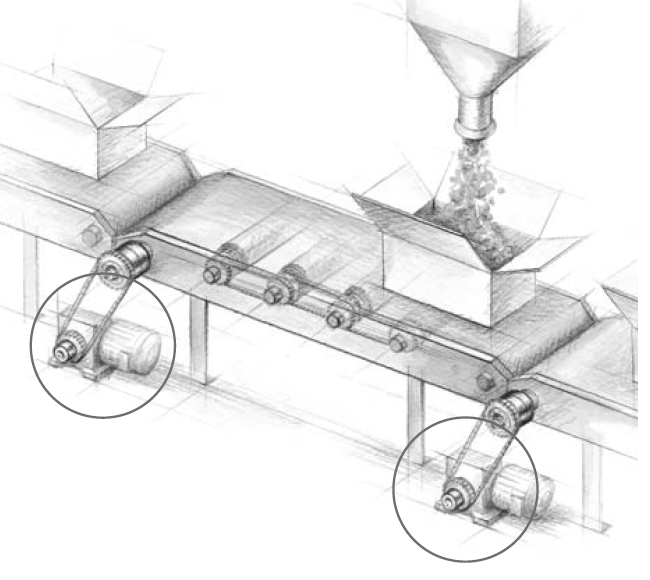

سیستم های انتقال مواد

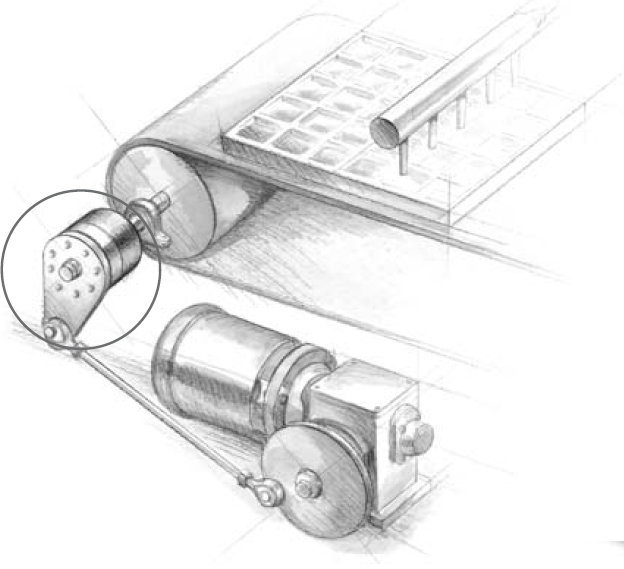

نوار نقاله های موجود درصنایع غذایی

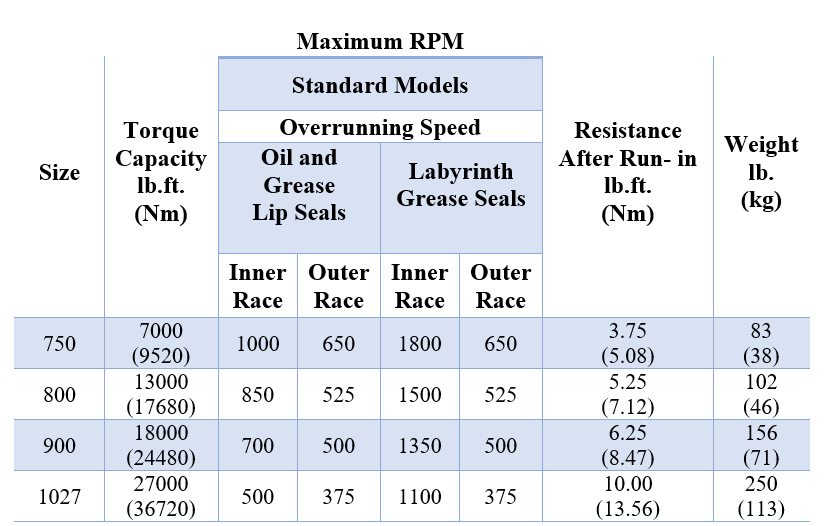

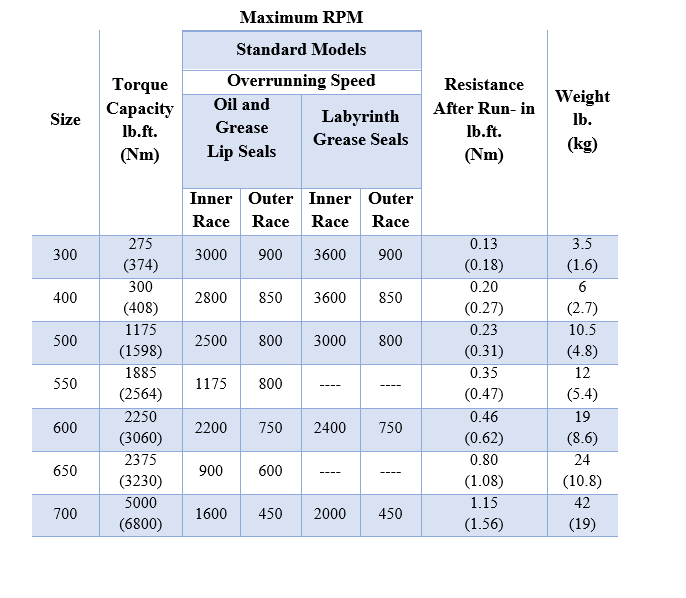

انواع مختلف کلاچ ها

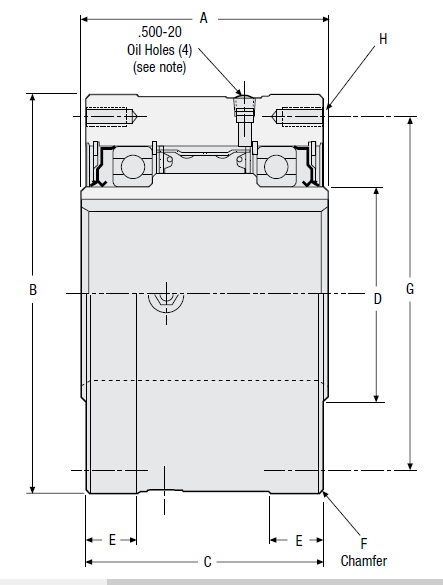

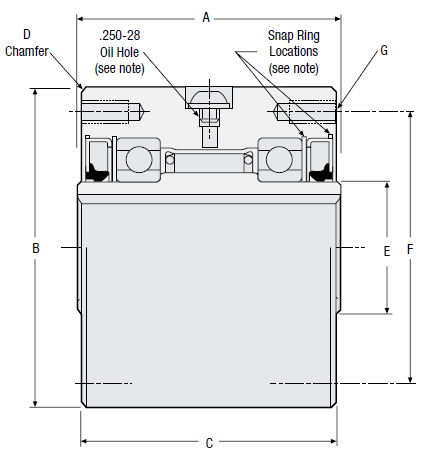

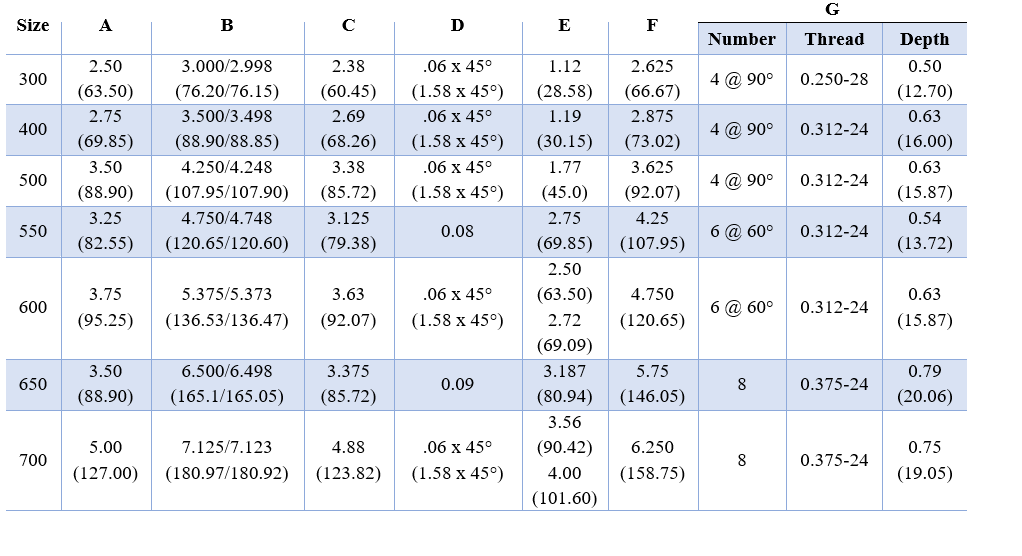

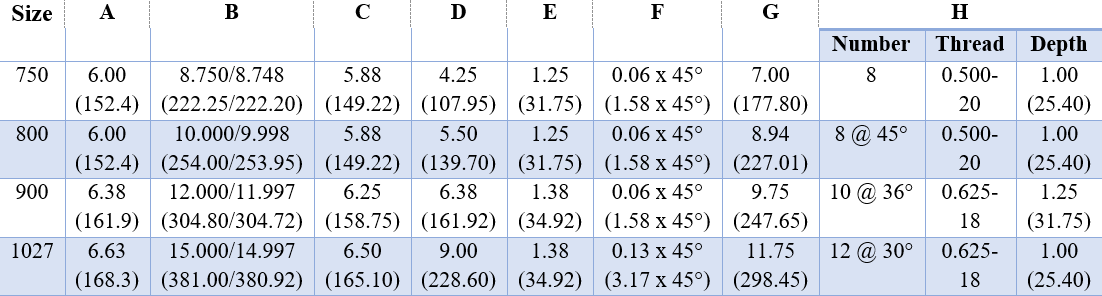

(Dimensions: inches (mm







(Dimensions: inches (mm
